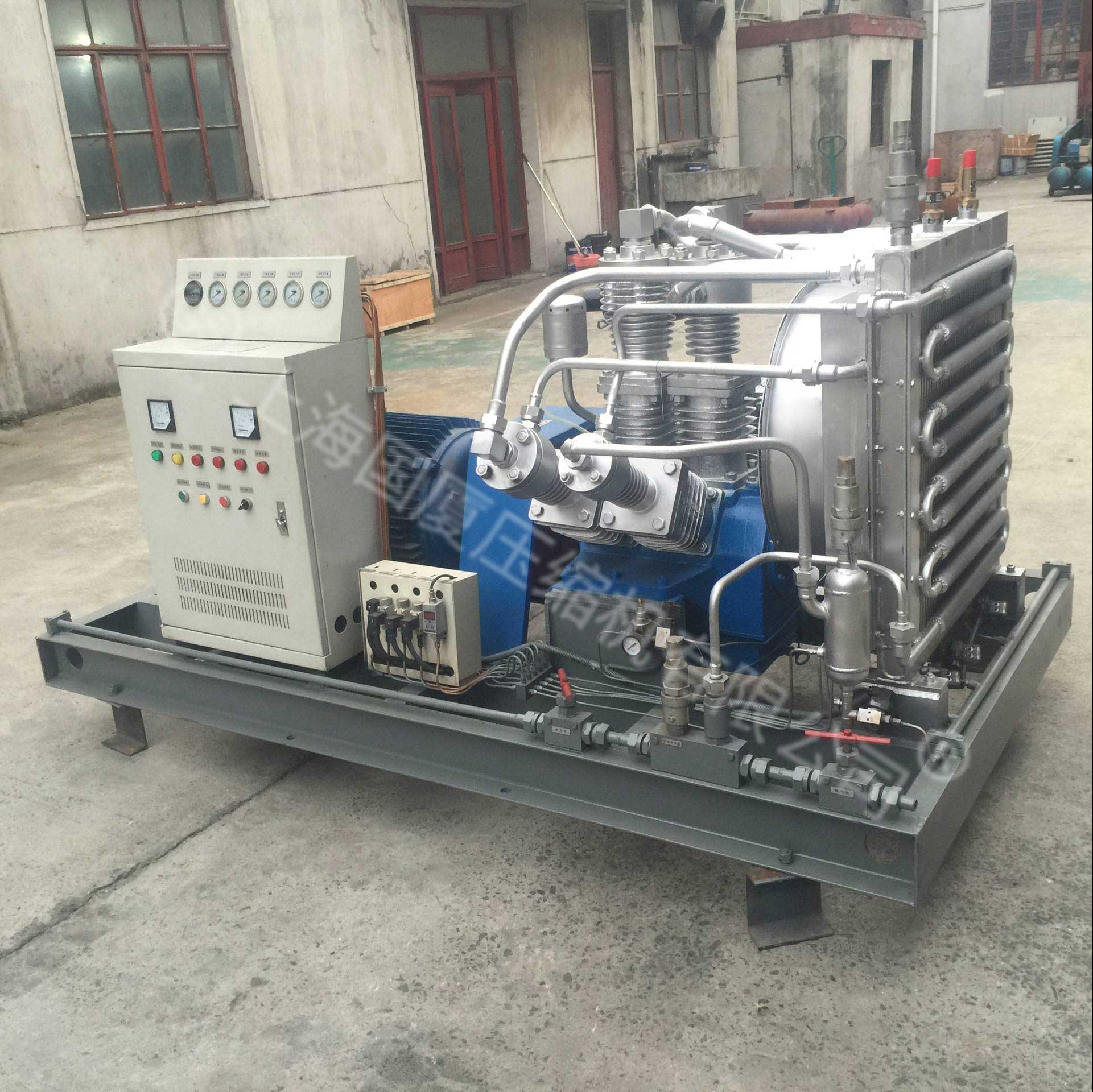

100标方天然气压缩机

发布时间:2019-12-13 14:22人气:
  • 天然气压缩机

一、性能参数





产品型号

GS-0.28/5-200

结构形式

直立、风冷无油润滑活塞式

压缩介质

天然气

公称容积流量(m3/min)

0.28

标方容积流量(Nm3/h)

100

压缩级数

4

气缸数

4

传动方式

带传动

行程mm

80

噪声(声压级) dB(A)

≤85

冷却形式

风冷

转速( r/min)

550

吸气压力(MPa)

0.5

排气压力(Mpa)

20

吸气温度(℃)

≤35

排气温度(℃)

≤130

润滑

方式

曲轴、连杆、十字头

压力润滑

气缸、填料

无油润滑

型号

YB3-225S-4

转速(r/min)

1480

功率(kW)

22

电流(A)

49.8



尺寸

约350*200*180cm



重量

约3.5吨





二、压缩机设计采用的技术标准

API618                             石油化工和气体工业用往复压缩机

JB/T10298-2001        汽车加气站用天然气压缩机

GB/T7022-1986         容积式压缩机噪声声功率级的测定

GB/T15487-1995       容积式压缩机流量测量方法

JB/T7240-1994          一般用往复活塞压缩机主要零部件技术条件

GB7777-89                 往复活塞压缩机机械振动测量与评价

GB150-1998               钢制压力容器

GB151-1999               钢制管壳式换热器

JB4730-94                        压力容器无损检测

                                    压力容器安全技术监察规程

GB/T755-2000                 旋转电机定额和性能

GB3836.1-2000         爆炸性气体环境用电气设备第1部分:通用要求

GB3836.2-2000         爆炸性气体环境用电气设备第2部分:隔爆型“d”

                                    中华人民共和国“爆炸危险场院所电气安全规程”

SHJ3019-90               石油化工企业仪表配管配械设计规范

SHJ3521-91               石油化工企业仪表工程施工技术规范

GBJ93-86                   工业自动化仪表工程施工及验收规范

GB/T13306                标牌

GB/T13384                机电产品包装通用技术条件

SY5548.3-92              石油工业常用机电产品验收一般规定



三、供货范围

序号

项        目

数量

1

压缩机主机

1套

2

撬装钢底座

1台

3

电动机

1台

4

进气过滤器

1件

5

冷却系统

1套

6

气管路系统(含高压管路、阀门、各级安全阀等)

1套

7

安全放空系统

1套

8

润滑系统

1套

9

单向阀

1件

10

现场仪表

1套

11

随机备品备件及专用工具

1套

12

随机出厂图样文件资料

1套


以上仅为部分样品,我司可生产压力1-40Mpa,流量0.1m³/min-200 m³/min的各种小型中型和大型压缩机,介质包括空气、氮气、天然气、惰性气体、二氧化碳等各种气体。如果样品不符合您的要求,请来电索要技术资料和报价。
