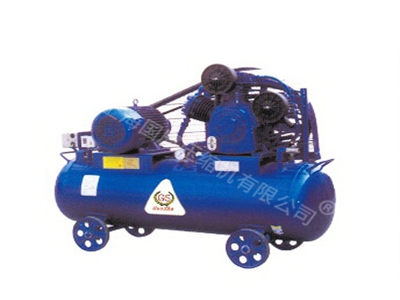

ZW-0.41/4-40型氮气压缩机

发布时间:2020-01-11 10:00人气:

一、我公司提供的氮气压缩机技术规格

1、简介

ZW-0.41/4-40型氮气压缩机主要由压缩机主机、电动机、气路系统、仪表系统、公共底架、电气设备等组成。所有部件安装在一个公共底架上,是一种固定式的氮气压缩机。

2、压缩机主要性能参数

1)  压缩介质:      氮气

2)   公称容积流量:  0.41m3/min

3)   型号:           ZW-0.41/4-40型

4)   型式:           往复活塞式,Z型,无油润滑

5)   压缩机级数:     2

6)   气缸数:         2

7)   活塞行程:      95   mm

8)   压缩机转速:     740   r/min

9)   吸气压力:      0.4  MPa(表压)

10) 排气压力:      4.0  MPa(表压)

11) 吸气温度:      ≤40℃

12) 输气温度:      ≤环境温度+15℃

13) 冷却方式:      开式水冷

14) 传动方式:      弹性联轴器直联

15) 安装方式:      有基础

16) 噪声声压级:    ≤85dB(A)

17) 润滑方式:      曲轴,连杆,十字头:压力润滑

 气缸,填料:无油润滑

18) 润滑油种类:      GB11118.1

环境温度高于5℃:液压油L-HM150

环境温度低于5℃:液压油L-HM68

19) 油泵压力:      0.1~0.45 MPa

20) 整机重量:      ~1500 kg

21) 压缩机主机外形(长×宽×高):~2000×1200×1550  mm

3、驱动机参数及要求

3.1型号:    Y-225S-8

3.2名称:    电动机

3.3极数:    8

3.4功率:    18.5kW

3.5转速:    740r/min

3.6电压:    380

3.7防护等级:  IP44

4、压缩机各个系统

4.1气路系统的作用,主要是将气体引向压缩机,经压缩机压缩之后,再引向使用场所。压缩机启动与停机时手动打开排气管单向阀前端与进气管之间的阀门,实现轻负荷启动与停机。

气路系统中的安全阀是一种保护性装置,当系统中的压力超过工作压力时,它就自动开启,把气体排出,以使系统各级压力降低到正常工作压力。

4.2本机冷却为开式水冷

5、压缩机控制系统

本系统是固定式压缩机的组成部分,电气控制系统由启动控制柜及机上控制元件组成。主回路电源:AC380V/50Hz,控制回路电源:AC220V/50Hz。控制功能如下:

对压缩机的各个保护控制点进行监控保护,监控保护点如下:

检测项目

显示

报警

停机

进气压力

控制柜/就地盘

√(L)

√(L)

排气压力

控制柜/就地盘

√(H)

√(H)

润滑油压力

控制柜/就地盘

√(L)

√(L)

冷却水压力

控制柜/就地盘

√(L)

√(L)

进气温度

就地



排气温度

就地



电机过载

控制柜

运行状态

控制柜





6、压缩机的安装

机组为整体固定式,机组所有部件安装在同一底架上,安装运输简捷方便。压缩机为有基础室内安装,它要求地基平坦及能承受机器的重力,在无法满足上述要求时,应采取适当的措施。由于压缩机工作时散发出一定热量,以及夏季温度较高,冬季温度较低等。所以,安装地点应有良好的自然通风及采暖条件。压缩机环境设计温度为-5℃~+40℃,当低于或高于这一温度值时,应进行强迫通风及采暖等措施。

安装时,应注意压缩机距墙、柱及其它设备等留有适当的距离,以便维修及操作有足够的空间。

7、设计采用的技术标准

GB/T 4980       容积式压缩机噪声的测定

GB/T 15487      容积式压缩机流量测量方法

JB/T 7240       一般用往复活塞压缩机主要零部件技术条件

GB/T 7777       往复活塞压缩机机械振动测量与评价

GB 150          钢制压力容器

JB 4730         承压设备无损检测

TSG R0004       固定式压力容器安全技术监察规程

GB/T755          旋转电机定额和性能

HG/T20592-2009  钢制管法兰、垫片、紧固件

8、产品检验和验收

8.1压缩机按制造厂标准进行检验和验收。

8.2机组制造厂模拟试车后,用户派人验收。

8.3设备到达用户调试试车后,最终验收。

8.4零件材料检验

投标方应对下列零部件进行机械性能检验:

曲轴、连杆、活塞杆、连杆大头连接螺栓,十字头销。

8.5无损检查

下列零部件进行无损检查:



磁 粉

超声波

射 线

曲轴



连杆



连杆螺栓



十字头销



活塞杆



压力容器焊缝



按压力容器国家标准

管道焊缝



按管道国家标准

8.6压力试验

a.气缸、气缸座、气缸盖的气腔进行1.5倍最大工作压力, 持续30分钟。

b.承压部件以1.5倍最大工作压力水压试验,持续30分钟。

c.压力容器的试验压力按GB150标准执行。

9、供货范围

9.1设备供货范围

压缩机主机,电动机、气管路系统、仪表管路、仪表操纵板、出口止回阀,安全阀、控制柜底架随机配件、专用工具。

压缩机撬上电气接线供货至接线箱,接线箱至控制柜间电缆由用户自行设计、连接。所有供货范围内的法兰均应提供配对法兰。所有不用连接的开口均应提供盲板或丝堵或常闭阀门。提供至撬边.提供所有供货设备的连接紧固件、垫片。

9.2技术资料供应范围

使用说明书、质量证明书、合格证、装箱单、基础图、电气原理图、电气接线图。

10、公司保证

10.1.本次所用压缩机是我公司成熟产品之一。产品严格按照用户提供的技术参数生产制造。

10.2.压缩机整机使用寿命25年

10.3.性能保证(正常工况)

压缩机轴功率:             偏差不大于+3%

压缩机容积流量:           ±5%

以上仅为部分样品,我司可生产压力1-40Mpa,流量0.1m³/min-200 m³/min的各种小型中型和大型压缩机,介质包括空气、氮气、天然气、惰性气体、二氧化碳等各种气体。如果样品不符合您的要求,请来电索要技术资料和报价。
